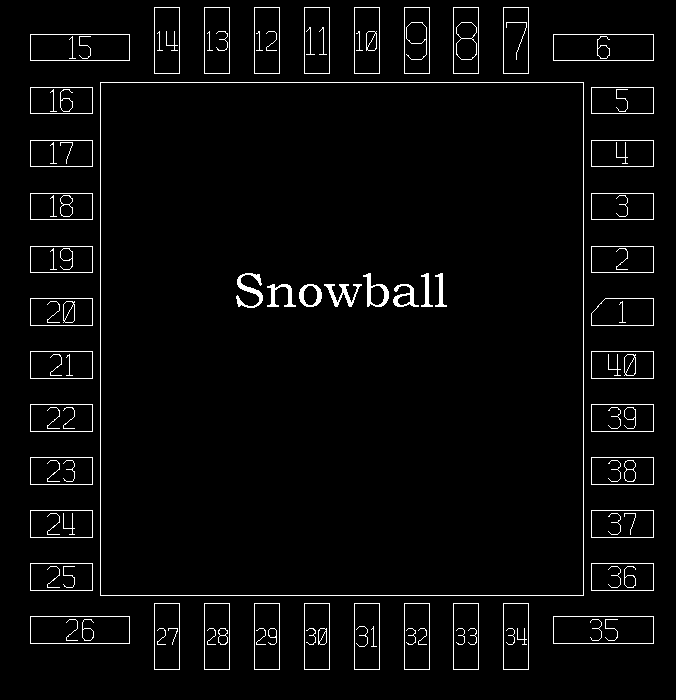

Pin Number | label |
16 | i0 - input bus(i[0..7]) |
17 | i1 |
18 | i2 |
19 | i3 |
20 | i4 |
21 | i5 |
22 | i6 |
23 | i7 |
9 | a0 - output bus(a[0..7]) |
8 | a1 |
7 | a2 |
6 | a3 |
4 | a4 |
3 | a5 |
2 | a6 |
1 | a7 |
39 | StBit3 - PLA State indicator bits(StBit[0..3]) |
38 | StBit2 |
37 | StBit1 |
36 | StBit0 |
31 | INIT - PLA reset signal |
32 | OP1 - OPeration input codes (OP[1..3]) |
33 | OP2 |
34 | OP3 |
